RC Modely 4/2013 článek 3
Jak postavit velký a lehký model? Ocasní plochy o malé hmotnosti
Václav Janko, šéfredaktor
Ukázka z textu:

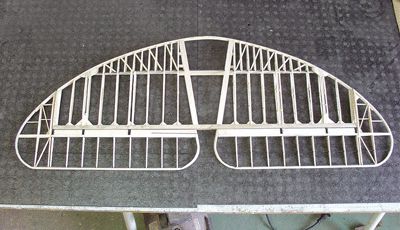

Kde jinde ušetřit hmotnost, než v zadní části trupu, třeba při konstrukci ocasních ploch. Popsaným způsobem se dá postavit třeba VOP o rozpětí 1000 mm a hmotnosti 100 g. Hlavním nosným prvkem stabilizátoru je steven. Ten vyrobíme z hranolu lehké balzy, na který natáhneme uhlíkovou „punčochu“ a prosytíme ji pryskyřicí, nebo si nejdříve „přelaminujeme“ z obou stran balzové prkénko uhlíkovou tkaninou. Po vyříznutí potřebného tvaru stevenu „přelaminujeme“ zbylé strany. Stejně tak si připravíme nosník pro kormidlo. Podle obrázku nalepíme na steven z obou stran proužek překližky tloušťky 0,4 mm a v rozích vše zesílíme výkližky z balzy. Z druhé strany nalepíme pásek 1,5mm balzy, který bude na každě straně o 1,5 mm menší, než výška nosníku. Podobným způsobem připravíme nosníky pro kormidlo, kde do vzniklé dutiny přilepíme vteřinovým lepidlem tenký bovden se strunou, který nám poslouží jako pant. V těch místech, kde u modelu budeme mít panty, prořízneme až k nosníku balzu zároveň s bovdenem, z kterého jsme nejdříve odstranili strunu, okraje výřezu orámujeme překližkou tloušťky 0,4 mm, zabrousíme a připravíme si z uhlíkové destičky tloušťky 2 mm panty, které posléze zalepíme do stevenu.
