RC Modely 3/2013 článek 7

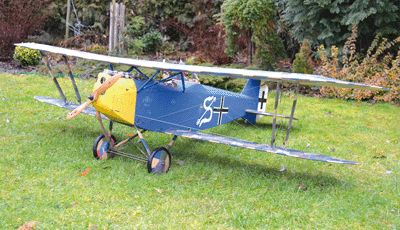

Maketa letadla Hannover CL-3
Pro RCM sepsal Michal Kobza, LMK Bolešiny; Foto: autor a Václav Kasík
Ukázka z textu:
KONSTRUKCE
Nosné a ovládací plochy
Jako první se pustil Vašek do stavby křídla. Z balzy a překližky vybrousil odlehčená žebra v profilu Clark Y pro spodní i horní křídlo,
a následně také náběžné tvarované a odtokové hrany a křidélka.
Protože křídla makety musí být vzhledem k značnému rozpětí a snazšímu transportu rozebíratelná, bylo nutné vyrobit z laminátu trubková pouzdra
pro nasunutí hliníkové trubkové spojky a z plechu pak zajišťovací mechanizmy na všechny čtyři poloviny křídel. Vše je poté podle plánu sestaveno
a slepeno PU lepidlem Purex Rapid, přičemž horní křídlo stavěl
a lepil s třístupňovým negativem.
Následovala stavba balzových výškových kormidel a konstrukční části směrovky, obojí se souměrným profilem. Z ocelového plechu tloušťky 0,75 mm
a mosazi zhotovil kování pro připevnění všech mezikřídelních vzpěr, vybroušených ze smrkových nosníků, a vypínacích lanek.
Hotové kostry křídelních i ocasních ploch jsou potaženy fólií Solartex v imitaci plátna.
Trup
Konstrukce trupu nijak nevybočuje z běžného standardu. K výrobě předních přepážek je využita 3mm topolová překližka, zadní přepážky jsou
zhotoveny z 3mm balzy. To vše je spojeno čtyřmi smrkovými podélníky (10x8 mm) a potaženo balzou.
