RC Modely 2/2013 článek 8
Z mojí modelářské dílny - Výroba vrtule
Václav Janko, šéfredaktor
Ukázka z textu:

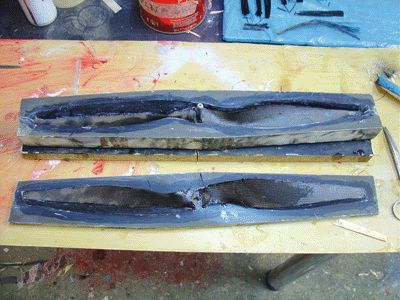

Proč si zaformovat svoji ozkoušenou vrtuli? Odpověď je jednoduchá. Za minimální náklady máte kdykoliv svoji vrtuli k dispozici, i když mají obchody zavřeno, nebo tu „vaši“ vrtuli nemají na skladě. Druhá věc je ušetření letové hmotnosti a zvýšení pevnosti. Ač se to nezdá, výroba formy a vrtule je jednoduchá a zvládne ji jistě každý modelář. Tento jednoduchý postup se vám pokusím vysvětlit na vrtuli o průměru 457 mm, která, vyrobená z uhlíkového kompozitu, má hmotnost 52 g, oproti plastové o hmotnosti 131 g. Bohužel úplný počátek formování nemám vyfocen, a tak poslouží fotografie, kdy jsem formoval vrtulku pro halové makety na gumu. První věcí, asi nejsložitější na výrobu, je trn. Je třeba dodržet vnitřní průměr podle hřídele klikové skříně a průměr středu vrtule, který oceníme při vyndání hotové vrtule z formy. Třetí osazení bude tvořit doraz. Do základové desky vyvrtáme kolmo otvor o průměru trnu, nasadíme trn na přední stranu středu vrtule a usadíme na základovou desku, která nám vytvoří dělicí rovinu. Můžeme použít třeba odpad z desky dřevotřísky upravené povrchově laminem. Pro vytvoření přechodu od vrtule k dělicí rovině použijeme plastelínu, kterou vmáčkneme pod listy vrtule a nožem podle vrtule šikmo plastelínu „ořízneme“. Před separací, kterou provedeme včelím voskem rozpuštěným v benzínu, změříme posuvným měřítkem na koncích vrtule, zda je vrtule na dělicí rovině usazena, tedy zda jsou konce vrtule stejně vysoko nad dělicí rovinou. Může se stát, že vrtule, kterou používáte jako model, může být prohnutá kvůli pnutí plastelíny, které jsme pod vrtuli vpravili více. Po naseparování „položíme“ první vrstvu „formovačky“, třeba formovací pryskyřici Araldit. Po zatuhnutí vytvoříme ohrádku, např. z překližky, a zalijeme epoxidovou pryskyřicí, kterou můžeme naplnit třeba jemným suchým pískem. Já jsem písek neměl a tak jsem použil, co bylo doma, suchou betonovou směs ☺. Je nutné, aby ohrádka byla tak vysoká, abychom pryskyřicí zalili i poslední schod čepu.
