RC Modely 12/2013 článek 2

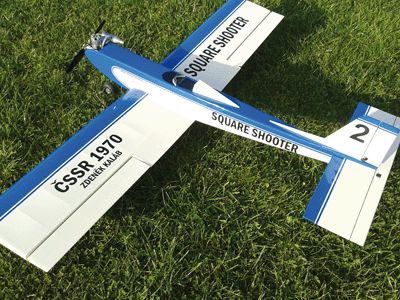

Square Shooter – akrobatický „Retro RC model“ z AMG Mýto
Jan Krejčíř – AMG Mýto
Ukázka z textu:
Model
Já jsem se tak do stavby tohoto modelu pustil s velkou vervou, a to hned z několika důvodů. Zajímám se o retro RC modely a chtěl jsem konečně postavit nějaký český model.
Model by měl být akrobatický, řízený kolem všech os. No
a v neposlední řadě mi doma léta zahálel motor ENYA 0.19 RC o objemu 3,2 ccm, který je do takového modelu ideálním pohonem. Model je stavěn v původní velikosti. Jedinou změnou
oproti předloze je, že jsem postavil křídlo s ovládáním křidélek, která jsou pouze na koncích křídla. Podle vyjádření člověka nejzasvěcenějšího, a to přímo ing. Jiřího Havla,
létal popisovaný model ve dvou provedeních. První bylo bez řízených křidélek a druhé s křidélky po celém rozpětí křídla, jak se v té době běžně konstruovalo. Pro urychlení
stavby mi klubový kolega Petr Hochman vyřezal laserem překližková i balzová žebra křídla.
Takové řešení jsem využil poprvé a byl jsem nadšený, jak přesností při stavbě, tak i skutečností, kolik času se nechá takto ušetřit.
Model je celobalzový. Trup tvoří bočnice z balzy tloušťky 3 mm, k odtokové hraně křídla zesílené opět balzou tloušťky 3 mm s léty v úhlu cca 45 stupňů. Trupové přepážky jsou
z topolové 3mm překližky. Motorové lože tvoří bukové hranoly 8x15 mm, které jsou epoxidovým lepidlem přilepeny k bočnicím a k motorové přepážce. Prostor k nádrži a přijímačovým
zdrojům je přístupný odnímacím krytem na spodní části trupu mezi křídlem a motorovou přepážkou.
