RC Modely 6/2012 článek 3
Malé makety, 4. část
Pro RCM Petr Faitl
Ukázka z textu:

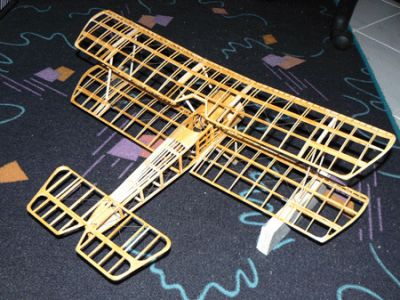

Stavba křídla
Před stavbou křídla (nebo křídel) je nutné si dobře rozmyslet postup stavby, její způsob a stupeň požadované maketovosti, navrhneme dimenzování jednotlivých
částí křídla, pevnostní uzly a body, určíme si typ materiálu na potah (což je rozhodující pro dimenzování kostry)
a podobně.
Křídlo lze postavit několika způsoby. Výběr materiálů a postupů může být ovlivněn našimi zkušenostmi či radami druhých, stavebním postupem uvedeným
u plánku modelu, stejně jako tvarem
a velikostí křídla a jeho umístěním vůči trupu. Jednoplošný model může mít velmi subtilní konstrukci křídla, zejména jde-li
o předlohu s křídlem vyztuženým vzpěrami či drátěnými výztuhami, které na modelu zhotovíme funkční. Stejné křídlo však může být navrženo jako samonosné,
se vzpěrami či výztuhami doplněnými pouze pro maketovost.
U samonosných křídel modernějších typů bez vnějších drátěných výztuh je to pak samozřejmé; navíc je nutné počítat s tím, že je-li v křídle navíc umístěn ještě
i podvozek nebo gondoly, je tato část (zpravidla centroplán) více namáhána, zejména při přistání. Podle toho je pak třeba tuto část patřičně vyztužit. U modelů
s podvozky mimo křídlo, tedy zpravidla na trupu nebo úplně bez podvozku (například létající člun), nám pak tato starost odpadá.
Stejně tak u víceplošných typů je nutné si předem rozmyslet, budou-li křídla samonosná, tedy zpravidla i těžší, či uděláme-li výplet funkční. Pak je nutné určit
a patřičně dimenzovat konstrukční uzly pro uchycení vzpěr a výpletu. Má-li stavitel konstruktérský cit, lze takto postavit velmi lehká a přitom po sestavení
i relativně velmi pevná křídla. Je však třeba počítat i s tím, že velmi subtilní křídla jsou velmi náchylná na zborcení při vypínání potahu.
