RC Modely 12/2012 článek 9
Bezpádlový systém MSH Brain
Martin Bednář
Ukázka z textu:

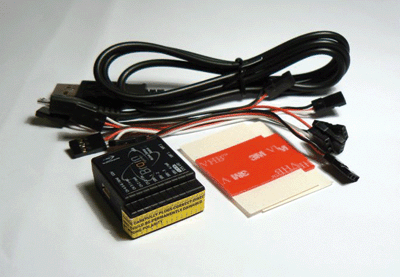

Nový bezpádlový systém Brain od firmy MSH je standardní tříosý stabilizační systém doplněný o funkci governoru, automatického udržování horizontální polohy a s třemi nezávislými bankami nastavení. Jednotka podporuje připojení DSM2/DSMX, S-Bus satelitních přijímačů, nebo ji lze provozovat ve spojení s klasickým přijímačem. Systém Brain (dovozcem pro ČR je Best Buy Model) je dodáván v černé matné papírové krabičce. Balení obsahuje kromě vlastní jednotky celkem standardní sortiment příslušenství: sada propojovacích kabelů mezi jednotkou a přijímačem, mikro USB kabel pro připojení jednotky k PC a 2 ks oboustranné tlumicí pásky 3M VHB. Propojovací kabely, jak je již u bezpádlových jednotek zvykem, jsou tvořeny třemi kompletními kabely s napájením a jedním sdruženým signálovým. Oproti jiným systémům se dvěma kabely je zde jeden kompletní kabel navíc, z důvodu odděleného řízení zisku vrtulky a vzdáleného přepínaní bank nastavení. Dodávané kabely jsou relativně tenké, avšak díky trojitému vedení napájení z přijímače do FBL jednotky se není třeba tenčího průřezu obávat. Oboustranná lepicí páska mne překvapila svou tenkostí i tuhostí, což se pozitivně projevuje na přesnosti, kdy díky vyšší tuhosti nedochází k nechtěnému naklánění FBL jednotky vůči vrtulníku, zároveň je výrobcova volba této pásky důkazem vysoké odolnosti proti vibracím. Vlastní jednotka je provedena v celoplastové krabičce o rozměrech 34x29x14 mm. Srdcem jednotky je 32bitový mikroprocesor typu ARM a integrovaný tříosý gyroskop s akcelerometry. Na horní straně jednotky se nacházejí dvě stavové LED. Zelená značící připravenost jednotky k letu a červená označená jako active setup svým počtem bliknutí indikuje právě vybranou banku nastavení, případně chybový stav. Připojovací konektory jsou orientovány směrem dopředu, proti přepólování jsou chráněny pouze výřezem pro použití futaba konektorů.
