RC Modely 9/2011 článek 5
Telemetrická čidla Twin 2,4 GHz
Pro RC Modely Jan Špatný
Ukázka z textu:
Firma MZK servis představila před nedávnem telemetrické senzory pro systém TWIN 2,4 GHz. Tedy telemetrická čidla sUIQ (pro napětí 0 – 60 V a ve variantách do 50, 100 a 150 A) a čidlo Vario. Pro zobrazení telemetrických údajů je třeba zakoupit také víceúčelový MZK Terminal, který byl představen již na loňské výstavě Model hobby v Letňanech.

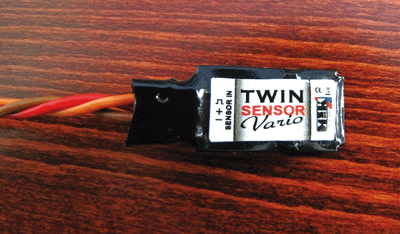

Vario
Barometrický senzor Vario má rozměry 22(32) x 12 x 4 mm; údaj v závorce je délka včetně vstupního konektoru. Hmotnost včetně servokabelu je 6,5 gramu. Senzor má vstupní konektor, do kterého lze zapojit další čidla, a výstupní kabel o délce 29 cm. Pokud chceme použít současně více než jeden senzor, lze je jednoduše zapojit (řadit) za sebe, není třeba dokupovat žádnou další krabičku. Udávaná spotřeba 7 mA zkoušeného senzoru dpovídá mému měření. Jeho napájecí napětí je v rozmezí 5 až 8,4 V. Lze tedy využít napájení přijímače dvoučlánkem Li-Pol baterií napřímo, pokud to umožňují připojená serva. Vario má udávaný rozsah měřeného tlaku 300 – 1100 hPa a rozsah provozní teploty –10 až + 85 °C. Senzor je schopen zobrazovat stoupání či klesání v metrech za sekundu (Vario), průměrnou rychlost stoupání nebo klesání za 10 s a za 30 s, aktuální nadmořskou výšku (AMSL), aktuální výšku modelu nad zemí (AGL), maximální dosaženou výšku nad zemí (AGLmax), teplotu vzduchu (°C), atmosférický tlak a napájecí napětí senzoru. …
