RC Modely 9/2011 článek 2

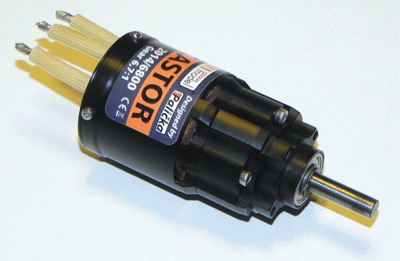

Castor – nové elektromotory firmy JETI model
Pro RCM RNDr. Zdeněk Hubáček
Ukázka z textu:
Motory Castor jsou klasické koncepce (s rotorem situovaným uvnitř statoru „inrunner“). V základní řadě jsou vybaveny planetovou převodovkou, která je integrální součástí motoru. Výhledově je plánována produkce bez převodovky, zejména pro dmychadlové aplikace. Motory jsou čtyřpólové (rotor má čtyři magnetické póly), s průměrem rotoru 20 mm. Vyrábí se ve třech délkách – 14, 26 a 35 mm. Stator má vinutí zapojené do trojúhelníku, počet závitů (od 1 do 3 odstupňované po půl závitu) a délka magnetického obvodu určuje jmenovité otáčky. Planetová převodovka má převodový poměr 6,75:1 (označovaná jako 6,7:1) alternativně 5,18:1, hřídel motoru je pastorkem převodovky. Magnetický obvod je tvořen magnety rotoru ze špičkových materiálů, plechy statoru ze speciálního materiálu mají extrémně malou tloušťku. Tato kombinace zabezpečuje omezení ztrát (velmi nízký proud naprázdno) i při vysokých otáčkách. Díky kevlarové bandáži rotoru jsou dovoleny otáčky 75000 ot/min. Mechanické provedení odpovídá vysokovýkonným aplikacím pohonu. Motory mají „vrtulovou“ hřídel o průměru 6 mm, uloženou ve dvojici kvalitních japonských ložisek. …
