RC Modely 9/2011 článek 13
Sporty II, Historický motorák na elektropohon (nabídka plánku)
Zdeněk Raška senior
Ukázka z textu:

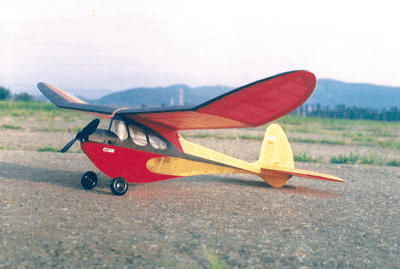

Italský model z roku 1951, zveřejněný v časopisu Aerolismo, od konstruktéra Silvio Boscarola. Jde o model líbivých tvarů, s pěkně tvarovanými kormidly a eliptickým křídlem, původně o rozpětí 1500 mm, poháněný spalovacím motorem o objemu 2,5 ccm. Mne zaujal neobvykle tvarovaným trupem, s náročnějším stavebním postupem, a pěknou kabinkou. Původně jsem chtěl italský model stavět pro kategorii E-400 Sport, ale když modeláři ve Vsetíně vyhlásili zmenšenou kategorii 30palcových elekter (max. rozpětí 762 mm), zkusil jsem to právě s tímto modelem. Vybavení: střídavý el. motor LCD-D1811 s max. proudem 5,5 A a s vrtulí 6/3“ (ø 150/75 mm), regulátor Advance 04 plus, přijímač R-43 Duplex, dvě serva HXT 500 a dva články Li-Pol 480 mAh.
Stavba modelu
Trup – Hlavní páteř tvoří dvě balzové lišty 2x8 mm, spojené příčkami stejného rozměru, sestavené na půdorysu. Slepený žebřík přišpendlíme na rovnou desku a lepíme spodní stranu trupu (viz nákres na plánku). Obě přední bočnice jsou vyříznuty z balzy tl. 1,5 mm, pokračuje se spodní tvarovanou lištou z balzy tl. 2 mm, včetně dílů směrovky. Obě bočnice lepíme na lišty 2x8 mm, jistíme špendlíky a nahoře slepíme k sobě ve tvaru stříšky. …
