RC Modely 9/2011 článek 11
Otáčkoměr RCEXL – alternativní firmware
Ing. Petr Bittnar
Ukázka z textu:
Popis zapojení

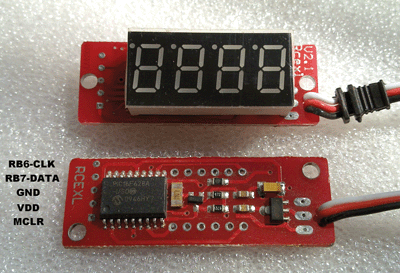

Aby bylo vůbec možné provést zmíněnou změnu firmware (vyžaduje napsání vlastního programu pro mikrokontrolér, protože originál firmware není znám), tak je nutné znát obvodové řešení, resp. jeho chováni a vlastnosti. Proto se o tom zmíním alespoň okrajově. Základ otáčkoměru tvoří mikrokontrolér PIC16F628A fy Microchip s vyvedenou sběrnicí ICSP na konektor (realizovaný 5 body na straně plošného spoje – viz foto). Pro nás jde patrně o nejzajímavější vlastnost - díky tomu lze „zvenčí“ přeprogramovat mikrokontrolér, který je již osazen na plošném spoji. Dalším prvkem je 4místný LED displej (se společnou katodou) připojený k portu A a B mikrokontroléru a pracující v multiplexním režimu (doba přepínání je cca 1 ms). Poslední část tvoří LDO stabilizátor napětí 5 V, oscilátor realizovaný krystalem 4 MHz (patrně z důvodu vyšší přesnosti není použit interní kalibrovaný RC oscilátor mikrokontroléru) a tranzistorový tvarovač vstupního signálu. …
