RC Modely 6/2011 článek 10

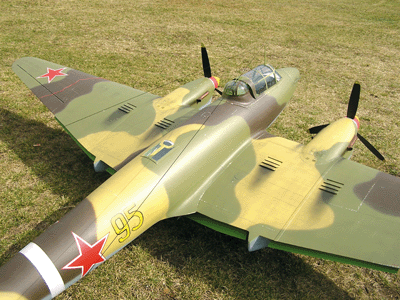

Petljakov Pe-2
Pro RC Modely Jiří PETR – Hoblík
Ukázka z textu:
Křídlo
Profil křídla jsem zvolil u kořene NACA 2415, na konci NACA 2412, s negativem 1,5 °, vyzkoušený na mnoha letounech WWII. Křídlo je pro snadnou přepravu a montáž děleno na tři části. Centroplán s motorovými gondolami tvoří nejtěžší a nejsložitější část makety, neboť jsou zde motory i podvozky a konstrukčně je to nejnamáhanější část modelu. Na duralovou trubku průměru 40 mm je pak nasouvána levá a pravá polovina křídla. To je konstruováno jako dvounosníkové, s polystyrenovým jádrem a tuhým potahem z dýhy Abachi, a s překližkovými žebry, která jsou v místě uchycení motorových gondol. Základ hlavního nosníku tvoří dvě smrkové lišty průřezu 15x5 mm, stojina je sendvič z tvrdé balzy, letecké překližky a uhlíku. Pomocný nosník je umístěný v místě odříznutí křidélek a vztlakových klapek a je stejné konstrukce, jako hlavní nosník. Laminátová pouzdra pro duralovou trubku, na kterou je nasouváno křídlo, jsou v centroplánu i v křídlech přilaminována k hlavnímu nosníku. Překližková žebra na konci centroplánu a začátku křídel jsou z překližky tl. 3 mm. Vztlakové klapky jsou odštěpné, se vzduchovou mezerou u náběžné hrany klapky a jsou velmi účinné. Celé křídlo je po nalepení tuhého potahu z dýhy Abachi laminováno 30g tkaninou. Samozřejmě je na křídle spousta detailů, jejichž popis by byl velice zdlouhavý a proto ho vynechám. …
