RC Modely 5/2011 článek 7
Balsa (ochroma lagopus), Modelářský chléb (5.)
RCM ve spolupráci s firmou HVP modell
Ukázka z textu:
6.3. Lišty odtokové

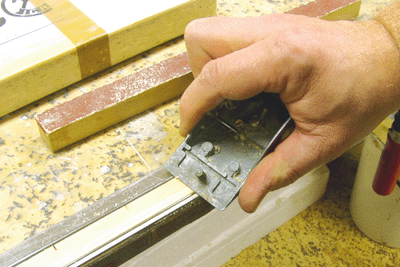

Odtokové lišty patří bezesporu k nejobtížněji zhotovitelným částím křídla. Odtoková lišta zakončuje profil, a má tedy vesměs končit téměř ostrou hranou. Ideálního stavu lze ovšem dosáhnout těžko, balsa se deformuje a není dost pevná. Protože ani obtékání není v této části dokonalé, doporučujeme pro první modely použít odtokovou lištu nezbroušenou, tedy obdélníkového průřezu. Tímto způsobem bylo postaveno několik soutěžních modelů, aniž by byl pozorován úbytek výkonnosti. Zato bylo mnohem méně starostí s dodržením přesného průřezu odtokové lišty, i s tím, aby se nezkroutila a zůstala dokonale rovná. Pokud se však rozhodneme pro zkosenou odtokovou lištu, pak k zajištění jejího stejnoměrného opracování použijeme jednoduchý přípravek. Na základovou desku (nejlépe dřevěnou) připevníme ze strany pásek plechu tak, aby přesahoval desku o 1 mm. V potřebné vzdálenosti pak upevníme na plochu desky další ocelový pásek (podložku) o tloušťce 4 až 5 mm. Místo pásků plechu lze výhodně využít ocelové dráty. Hodí se například drát do bovdenů (Ø 0,8 – 1,5 mm) na užší straně klínu, a rovnané dráty (Ø 2 – 5 mm) z pružinové oceli (prodávány např. na podvozky) na straně širší. Aby nám celá soustava nejezdila po stole, přilepíme ji oboustrannou lepicí páskou. Tu po obroušení klínu sloupneme a zahodíme. Výhodou oproti páskům plechu je snadná dostupnost pružinových drátů a jejich vyšší trvanlivost. Postup opracování lišty: Nezkosenou odtokovou lištu vložíme do přípravku a opracováváme ji napřed hrubým brusným papírem o zrnitosti 80, potom brousíme načisto brusným papírem na pevné podložce zrnitostí 120. Při takovém postupu odpadá i nebezpečí přílišného stlačení balsy a následného případného prohnutí a zkřivení odtokové lišty. Pokud však máme odebírat větší množství materiálu, pracujeme na hrubo hoblíkem na balsu nebo opatrně ostrým nožem. …
