RC Modely 10/2011 článek 13
Z mojí modelářské dílny
Martin Kříž
Ukázka z textu:
Konstrukce kombinovaného křídla

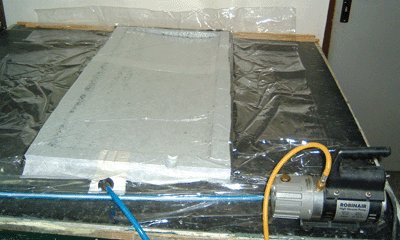

Celá konstrukce křídla vychází ze dvou základních požadavků. Křídlo musí mít velkou a rovnoměrnou pevnost v celé ploše a co nejhladší povrchovou úpravu. Pro splnění těchto podmínek jsem se přiklonil ke smíšené konstrukci konstrukčního křídla a laminátového potahu. Nejprve byl vyroben jeden kus křídla, který byl potažen balzou tloušťky 1,5 mm, vytmelen a následně nastříkán plničem a barvou. Do tohoto křídla bylo nutné osadit i pouzdra pro trubku, která slouží jako spojka křídla. Tento první kus byl použit jako pozitivní kopyto pro výrobu negativní formy. Vzhledem k rozměrům křídla 1000 x 450 mm musel být vyroben pro formu ocelový rám. Při výrobě formy byly u kořenového žebra vytvořeny vodicí otvory pro trubku spojky křídla, které zajišťují 100% usazení konstrukční části do formy a následnou rovinu při spojení obou polovin křidla. Forma je vyrobena klasickou metodou. Takto vznikla v podstatě univerzální forma pro výrobu křídel na dvouplošníka. V další fázi bylo rozkresleno uspořádání vnitřních žeber a nosníků konstrukční části křídla. Tuto část tvoří profilová žebra z 3mm topolové překližky a smrkové nosníky průřezu 3x5 mm. …
