RC Modely 5/2010 článek 7

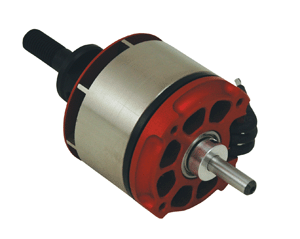

Motory MVVS 6,5/910
RNDr. Zdeněk Hubáček
Ukázka z textu:
Informace o mechanickém a elektrickém provedení motoru
Kdo četl můj test motoru MVVS 8 (viz RCM 7/2008) zjistí, že se test v mnohém opakuje. Je to daň za snahu unifikace popisů v mých testech. Motory MVVS 6,5 jsou šestnáctipólové motory se sedmi závity na pólovém nástavci, s rotorem s neodymovými magnety v bezsenzorovém provedení. Stejně jako v případě MVVS 8 není rotor kryt dalším pláštěm. Stator motoru je upevněn na bohatě mechanicky dimenzovaném čele, ve kterém je řada rozměrných větracích otvorů. Nosná část rotoru včetně prstence je tvořena jedním kusem oceli, vyrobená takzvaně na jedno upnutí. Výsledkem je vyvážený rotor. Rotor je vybaven ventilátorem, který zajišťuje velmi dobré chlazení. V případě motorových modelů je to zapotřebí. Precizní mechanické provedení motoru lze posoudit po demontáži, která spočívá v povolení červíků v zajišťovacím kroužku. Hřídel je – jako u všech motorů MVVS – kalená. Rotor je uložen v poměrně robustních kuličkových ložiskách (v čele jedno, vzadu dvojice). Veškeré větrací otvory jsou zhotoveny frézou o malém průměru, což umožňuje lépe využít plochu čela. Plášť motoru je poniklován, části z hliníkových slitin kryje tvrdý elox, který je velmi odolný proti poškrábání. Na předním čele motoru jsou čtyři upevňovací otvory se závitem M3. Rozteč otvorů je 37 mm. Tak velká rozteč umožňuje tuhé upevnění motoru i v přepážkách, ve kterých motory se standardní roztečí 25 mm již kmitají. Vývody motoru jsou součástí vinutí, vyvedené přes čelo motoru. …
