RC Modely 4/2010 článek 6

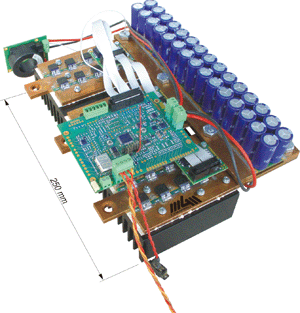

Maximální proudy regulátorů, mýty a realita

RCM

Ukázka z textu:

Vodiče „Power Wire“ Super-Flex Silicone 14G (gauge) = 1,628 mm2 (to na vysvětlenou evropským čtenářům, kterým rozměr v gauge většinou nic moc neříká). Takový vodič v délce 25 cm má při 25 °C odpor přibližně 2,9 mΩ (miliohmy, nebo 0.0029 Ω). Mezi motorem a regulátorem jsou z výroby zaletovány 25 cm dlouhé vodiče (takže bez rozpájení je jednoduše nezkrátíte), k baterii rovněž 25 cm (zde je sice můžete zkrátit, třeba na polovinu, ale baterie stejně má nějaké podobné vodiče, takže se zase k 15 až 25 cm stejně dostanete). Tyto vodiče, 4x25 cm (1x od baterie k regulátoru, 1x z regulátoru do motoru, zpět 1x z motoru k regulátoru a 1x od regulátoru zpět k baterii), mají celkový odpor 11,6 mΩ (miliohmu). V tomto regulátoru použité spínací MOSFETy IRF 6691 (dále jen FETy) mají typický odpor v sepnutém stavu 1,2 mΩ, (max. 1,8 mΩ pro 25 °C a buzení 10 V. Viz datasheet výrobce, tj. firmy IRF). Dále nebudeme uvažovat maximální, ale jen typický odpor (tedy ten milosrdnější případ). U tohoto regulátoru jsou FETy zapojeny vždy po trojicích (tři FETy jsou zapojeny paralelně), aby se zvětšila proudová zatížitelnost regulátoru (to se běžně používá). To znamená odpor jedné větve v sepnutém stavu je 1,2 mΩ/ 3 = 0,4 mΩ pro paralelní trojici FETů. Pro střídavé (BLDC) motory je ale vždy nutno sepnout (do série) FETy „dolní“ větve některé fáze a současně i „horní“ větve jiné fáze (proud protéká postupně oběma větvemi), tedy v tomto případě je to 0,4 mΩ x 2 = 0,8 mΩ a ne udávaných 0,4 mΩ (On-Resistance). …
