RC Modely 3/2010 článek 15

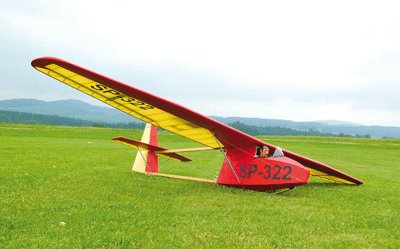

Postavili jsme Salamandru
Petr Mikolášek a Ivo Mikač, členové LMK Vlašim
Ukázka z textu:
Zkušenosti ze stavby
(píše Petr Mikolášek)
Křídlo je stavěno klasickou technologií. Žebra a stojiny jsou z topolové překližky tloušťky 3 mm. Všechna žebra a stojiny nosníku mají vylehčovací otvory. Horní i dolní pásnice hlavního nosníku jsou složeny vždy z dvojice smrkových lišt o průřezu 3x5 mm. Pásnice jsou nalepeny z boku na stojinu, takže vznikne nosník o průřezu I. Stojiny nosníku a žebra do sebe jednoznačně zapadají a dovolují sestavit konstrukci bez potřeby plánu 1:1. Odtoková hrana je z překližky tl. 1,5 mm. Na ni je nalepena velmi tvrdá 2mm balza zbroušená do klínu. Vysouvací aerodynamické brzdy ovládané servy HS311 jsou zavěšeny na dlouhých ramenech zavěšených na otočné ose v odtokové části žeber. Na kotoučku serva je našroubován ocelový čep zapadající do drážky v brzdě. Otáčením čepu do horní nebo spodní polohy se brzda vysouvá nebo zasouvá. Tady se projevil malý konstrukční nedostatek. Brzdicí klapka byla málo tuhá a při vysouvání se blokovala. Doplnil jsem ji o balzovou torzní skříň, což problém zcela vyřešilo. Jeden z Ivových „pochystátorů“ tak byl úspěšně uveden do života. Poloviny křídla se nasouvají na duralovou trubku o průměru 20 mm, tloušťka stěny 1 mm. Zdálo se mi to příliš málo, díky funkčním vzpěrám křídla je to ale zcela dostatečné. Při havárii se navíc ukázalo, že je lépe když se ohne trubka a křídlo zůstane bez poškození. Tuhý potah je proveden z balzy tl. 1,5 mm, což se mi také zdálo nepřiměřeně málo na tak velký model. Položebra a pomocné nosníky však dodávají torzní skříni jednoznačný tvar i dostatečnou tuhost. …
