RC Modely 3/2010 článek 12

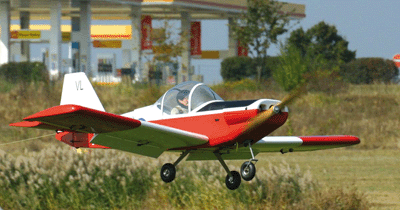

Mitchell-Procter Kittiwake
Pro RC Modely Roman Straka AMG Mýto; Foto: autor a kolegové z akce „Setkání historických větroňů“ v Rokycanech 19. 9. 2009
Ukázka z textu:
Stavba
Vlastní stavbu jsem začal v listopadu roku 2008. Konstrukci jsem vytvořil ve 3D CADu a výstup bylo možné využít jako zdroj dat pro vyfrézování přepážek na CNC frézce. Základ trupu tvoří přepážky a bočnice z překližky tloušťky 3 a 5 mm a čtyři smrkové nosníky 5x20 mm. Konstrukce trupu je potažena balzou tl. 3 mm. Kryt motoru je kombinací hliníkového plechu a laminátu. Překryt pilotního prostoru je vylisován z „plexiskla“ tloušťky 3 mm. Formu jsem udělal z extrudovaného polystyrenu, který se při troše opatrnosti plně osvědčil pro výrobu několika výlisků. Vlečný háček je umístěn na boku trupu, několik centimetrů za těžištěm. Křídlo s profilem NACA 3415 a VOP vyrobil pan Prošek z polystyrenu, s povrchem potaženým dýhou. Poloviny křídla spojuje trubka 40/1. Koncové oblouky křídel jsou laminátové. Výškovka je z transportních důvodů odnímatelná a spojku tvoří duralová trubka 16/1,5. …
