RC Modely 9/2009 článek 6

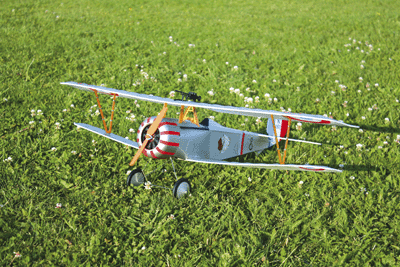

Nieuport 17 (E-flite, USA)
Robert Paulczyňski, Foto: P. Roman, R. Merta
Ukázka z textu:
Stavebnice
Teď něco k modelu. V krabici pečlivě zabalené díly jsou vyrobeny z EPS. Stavebnice obsahuje hotový nabarvený trup, hotová nabarvená křídla, hotové nabarvené ocasní plochy, vzpěry, podvozek, návod k sestavení a drobné příslušenství. Konstrukce trupu je smíšená, základ je z depronových desek, přepážky z překližky a depronu a tvarové díly z plastu. Křídlo a ocasní plochy jsou z depronu. Vzpěrový systém křídla z překližky. Podvozek je ohnutý z drátu. Přiobjednal jsem doporučený motor, regulátor a serva. Ostatní se snad doma najde. Z tohoto výčtu je jasné, že tu stavbu musím zvládnout bez nějakých komplikací. Prohlídnul jsem si tedy návod, sice anglicky psaný, ale podrobný. On obsahuje totiž tolik obrázků, že i bez hlubší znalosti jazyka to prostě dáte dohromady. Proti všem mým zvyklostem se zde začíná instalací servomechanizmů, které jsou umístěny kvůli dovážení až na domečku pro motor. Jsou dva a ovládají směrovku a výškovku. Doporučená a dodaná serva E-flite S60 o hmotnosti 6 gramů jsou montována kolmo na osu trupu a tahají za drátěná táhla. Táhla jsou u serv jištěna pomocí variabilních koncovek a u kormidel je L ohyb zajištěn plastovou pojistkou. Já jsem tento krok prozatím vynechal a pokročil v návodu až k instalaci ocasních ploch. Napřed si namontuji plastové ovládací páky a zkompletuji to pěkně nasucho. Výškovka je z výroby skoro hotová, je vyrobena z EPS a zpevněná uhlíkovou výztuhou. Kormidlo je pověšeno pomocí pásky. …
