RC Modely 9/2009 článek 3
Další přírůstek od Jeti model
Ing. M. Pastyřík
Ukázka z textu:

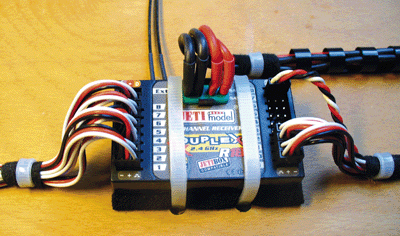

Obal přijímače působí velmi robustně a jeho tuhost zvyšuje i pět spojovacích šroubů. Všechny vstupy a výstupy jsou, na rozdíl od ostatních přijímačů Duplex, kolmé na desku. Tím jsou při montáži pojištěny servokabely proti vytažení. Jak je ale vidět i z fotografie, prospělo by, kdyby firma s přijímačem dodávala i montážní podložku a ten pak šel jednoduše přišroubovat. Přijímač se při provozu nijak nezahřívá a proto při montáži není třeba dodržovat mezeru mezi přijímačem a podložkou nebo jiná opatření pro jeho chlazení. Přijímač i serva lze sice napájet i klasicky, tedy přes servokonektory, ale pro napájení je určený MPX konektor. Jeho tři piny pro plus a tři pro minus pól jsou jistě dostatečně proudově i bezpečnostně dimenzované. Konektor je navíc doplněný mechanickou pojistkou proti vytažení napájecího kabelu. Dvojice antén měla u zkoušených kusů délku 38 cm včetně aktivního konce. Aktivní konec antény je opatřen ochrannou izolací proti poškození vstupních obvodů přijímače statickou elektřinou. Reflektory u paty aktivních zářičů antén těchto přijímačů by měly zvyšovat výkon antény, ale asi i její směrovost. Vzhledem k tomu, že v současném provozu bude vždy více a různě směrovaných antén, neměla by mít jejich vyšší směrovost žádný negativní vliv na rovnoměrnost dosahu. Pro zvídavé a zvědavé připojuji foto odstrojené antény přijímače – je vidět, že jde o stejnou anténu, jaká je v modulu vysílače - čtvrtvlnou s reflektorem. …
