RC Modely 8/2009 článek 9

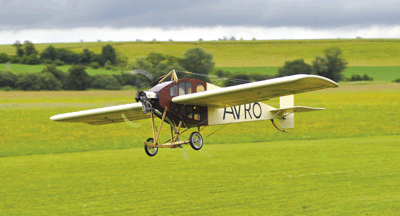

Avro F, stroj z počátků letectví
Pro RC Modely Vladimír Zeman, RC Team Vysoké Mýto
Ukázka z textu:
V roce 1912 byla společnost Avro (A. V. Roe and Co.) dobře prosperující firmou, a dosáhla významného prvenství, když představila vůbec první letadlo s uzavřeným trupem a uzavřeným místem pro pilota. Dosud měly posádky všech letu schopných letadel otevřená stanoviště, naproti tomu Avro typu F se mohlo pyšnit trupem dřevěné konstrukce s plátěným potahem a okny „krytými“ celuloidovými pláty, a také kovovými vstupními dveřmi v podlaze. Pilotní kabina byla velice úzká, pouhých 64 cm. Stroj poprvé vzlétl 1. května 1912, ale postaven byl nakonec jen jeden jeho exemplář. Rozhodl jsem se, že si jeho polomaketu postavím. Sehnat fotografie a informace o něm nebylo snadné. Nakonec se mi podařilo koupit plánek na model s rozpětím 1050 mm a s motorem na CO2. Plánek jsem samozřejmě zvětšil na velikost zamýšleného modelu s rozpětím 2280 mm. Koncem roku 2008 jsem se pustil do stavby.
Křídlo
Značně prohnutého profilu jsem se trochu bál a tak jsem zvolil profil RAF-32. Koncové oblouky jsem udělal tenké a prohnuté, jako originální profil. Křídlo tím získalo při pohledu z boku zdání originálního profilu. Stavba probíhala na rovné pracovní desce klasickým způsobem. Žebra jsou vyrobena z balzy tloušťky 3 mm, s odlehčovacími otvory. Hlavní nosníky 10x3 mm jsou spojeny balzovou 3mm stojinou, pomocné nosníky 8x3 mm jsou spojeny 2mm stojinou, rovněž balzovou. …
