RC Modely 6/2009 článek 2

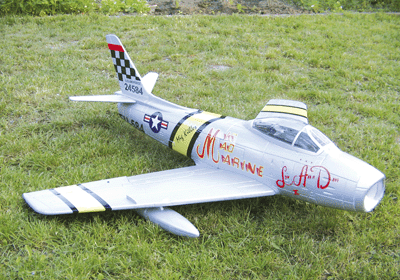

North American F-86 Sabre (FlyFly Hobby, Čína)
Pavel Roman; Foto: autor a Radim Merta
Ukázka z textu:
Sestavení a stavba
Sestavování modelu jsem zahájil výrobou potřebných prodloužení k veškerému vybavení. Jde opravdu o celkem dlouhé kabely, neboť baterie i přijímač jsou umístěny v kabině a vše ostatní je až u kormidel nebo u motoru. Tzn., že jsem vyrobil prodloužení ke křidélkovým a výškovkovým servům a k regulátoru. Nyní bylo teprve možné přistoupit k samotné stavbě. Začal jsem instalací serv do nosných ploch a výškovek. Serva jsem přilepil pomocí kvalitní oboustranné lepicí pásky 3M. V křídlech je nutné propálit kanálky na vedení servokabelů. Kormidla jsou už od výrobce před nástřikem barvou zavěšena na pantech z textilní pásky. Na výškovkách práce instalací serva a ovládacích táhel končí. U křídel bylo nutné ještě vlepit překližková lože pro podvozek a upravit spodní krycí panely tak, aby šly lehko vsunout do příslušných pozic na křídle. Tyto panely jsou z materiálu podobného depronu, ale jsou z obou stran upraveny do hladka, nemají na sobě náznak paneláže. Veškeré lepení na modelu jsem dělal pomocí epoxidových lepidel o různém pracovním čase. Nejvíce práce je na trupu. Jen samotná kabeláž zabere dost času. Trup se kompletuje po částech. Napřed zadní polovina s pohonnou jednotkou a výškovými kormidly. Dmychadlo je přišroubováno na překližkové lože v horní části trupu. V dolní části je lože pro přišroubování křídla pomocí šroubů a narážecích matic. Teď přichází na řadu přední půlka. Zde je nutné vlepit lože pro příďovou podvozkovou nohu, nainstalovat servo pro její řízení a potom slepit poloviny k sobě. Jako zajištění přední části slouží vstupní – nasávací díl trupu, který je taktéž vyztužený překližkovou čtvrtpřepážkou. …
