RC Modely 4/2009 článek 4

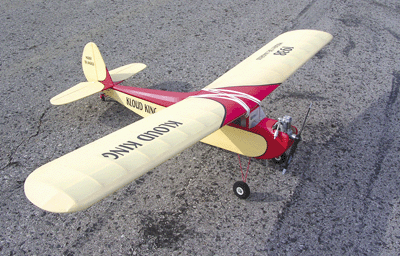

Historický model Kloud King
Jan Krejčíř, AMG Mýto
Ukázka z textu:
STAVBA
Trupje převážně z balzy tloušťky 3 mm. Přepážky jsou z lehké březové překližky tloušťky 3 mm, ze které jsou také výztuhy pro bukové hranoly podvozku a výkližky pro poutací kolíky křídla. Trup je dále vyztužen čtyřmi smrkovými podélníky 3x5 mm. Oblou část trupu za kabinou tvoří balzová žebra a smrkové nosníky 3x3 mm. Motorové lože tvoří dva bukové hranoly 8x25x80 mm, které jsou nalepeny epoxidem k bočnicím a k první motorové přepážce. V těchto hranolech jsou zespoda zalepeny zápustné matice M3 pro instalaci motoru. Celý motorový prostor je několikrát vylakovám syntetickým lakem.
Křídlos profilem Clark Z je jednoduché klasické konstrukce. Žebra a potah náběžné a odtokové části z balzy tloušťky 2 mm. Smrkové lišty hlavního a pomocného nosníku mají rozměr 3x5 mm, vylepené stojinami z balzy. Křídlo je dělené a jeho spojku tvoří lepená překližková planžeta. Vzepětí křídla je 90 mm na každé straně – měřeno od středu na koncovém oblouku. Ocasní plochy jsou celé konstrukční, z balzy 6x6 mm a 6x10 mm. Obě poloviny výškového kormidla jsou spojeny smrkovou lištou 6x6 mm. …
