RC Modely 4/2009 článek 10

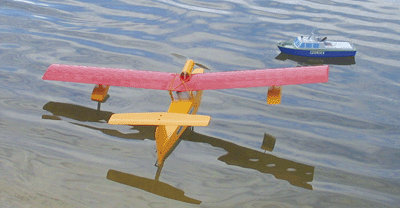

Kačer – sportovní hydroplán (stavební návod)
Pro RCM Leopold Walek a Ing. Jaroslav Trnka
Ukázka z textu:
STAVBA MODELU
Hydroplán Kačer má rozpětí 1440 mm, délku 1065 mm a letovou hmotnost 1300 g (zatížení 47,7 g/dm²). Všechny spoje jsou lepeny lepidlem Epoxy 30.
Trup
Vyřežeme přepážky – nezapomeňte na otvory průměru 3 mm pro bovdeny. Připravíme si díly z překližky tloušťky 0,8 mm. S výjimkou přední části dna trupu jsou všechny linie trupu přímkové, postačí tedy pečlivě přenést na překližku koncové body a řezat nožem podle ocelového pravítka. Pro zaoblenou část si připravíme šablonu z tvrdšího papíru a překližku řežeme s přídavkem asi 3 mm. Překližku prořezávejte až do úplného oddělení, nespoléhejte na to, že naříznutou překližku jde snadno odlomit. Vznikající vlákna dřeva by vám posléze dělala potíže. Na vyřezané bočnice si pečlivě poznačte polohu pylonů křídla! Kostru trupu lepíme na plánu „dnem“ vzhůru. Ohnuté podélníky zaoblené části vlepujeme až po vlepení schránky baterií. Následuje lepení bočnic na podélníky. Po vytvrzení lepidla obrousíme rovinu zadní spodní části trupu a nalepíme dno. Oblou část trupu opatrně opracujeme hoblíkem a obrousíme do úrovně podélníků. Dno oblé části vyřízneme také s 3mm přídavkem na každé straně a přilepíme. Na přesný tvar opět shoblujeme - dno přesahuje bočnice o cca 1 – 1,5 mm na obou stranách po celé délce od stupně k přídi. …
